Pereti cortina PR50
PROFLCO ofera o varietate de sisteme de fatade, peret cortina standard, semistructural sau structural, ce preteaza cerintelor arhitecturale oferid cofort termic si vizual.
Peretii cortina PROFILCO sigura construirea fatadelor din sticla pentru cladiri de birouri, banci, pentru acoperisuri ori cupole.
Profilco PR50 este un sistem complet de perete cortina capabil sa acopere toate aplicatiile in domeniul fatadelor cortina de tipul „stick” (montant-traversa) Subdiviziunile sistemului PR50 sunt:

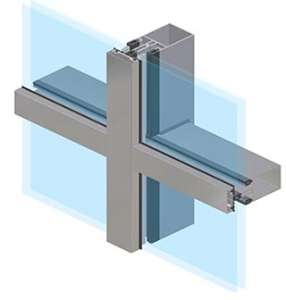

- PR50 Standard: sistem de perete cortina standard, cu elemente exterioare vizibile pentru ambele directii, atat orizontala cat si verticala
- PR50 Semistructural: sistem de perete cortina de tipul semistructural casetat; in acest caz sticla este introdusa in rame de aluminiu care sunt ulterior fixate pe structura speciala realizata din montanti si traverse
- PR50 Structural: sistem de perete cortina structural, nu sunt vizibile elemente exterioare, rosturile dintre sticle fiind „acoperite” cu garnituri EPDM sau silicon structural
Principalele tipuri de profile din cadrul sistemului PR50
Montantii reprezinta elementele verticale ale structurii de aluminiu avand rolul determinant de asigurare a portantei. Practic, prin intermediul acestor profile se asigura „legatura” dintre fatada cortina si structura cladirii. Alegerea montantilor se realizeaza in urma unui calcul static de rezistenta avand in vedere presiunea vantului care actioneaza asupra elementului respectiv. Caracteristica (geometrica) de baza a montantilor, utilizata atunci cand sunt realizate calcule de rezistenta, este momentul de inertie, Ix, respectiv Iy (in functie de directia axelor la care ne raportam), principiul calculului de dimensionare si verificare facand obiectul altei prezentari Sistemul PR50 are in componenta sapte montanti clasici:
In cadrul sistemului PR50 sunt montanti speciali sau profile de adaos (care se fixeaza la exteriorul montantilor clasici) cu ajutorul carora se pot realiza diferite unghiuri in planul orizontal al vitrajului (90o ,155o, 135o, 120o, 165o ):
Traversele – reprezinta elementele orizontale ale structurii de aluminiu care contribuie impreuna cu montantii la portanta structurii de aluminiu, asigurand legatura intre acestia. Alegerea traveselor se realizeaza in urma unui calcul static de rezistenta avand in vedere atat presiunea vantului care actioneaza asupra elementului respectiv cat si masa (greutatea) vitrajului aferent. Caracteristica de baza a traverselor, utilizata atunci cand sunt realizate calcule de rezistenta, este momentul de inertie, Ix, respectiv Iy (in functie de directia axelor la care ne raportam), principiul calculului de dimensionare si verificare pentru traverse facand obiectul altei prezentari Sistemul PR50 are in componenta opt traverse clasice:
Sistemul PR50 are in componenta patru perechi de montanti / traverse coplanare: – 050- 102 (120mm) / 050- 209 (119mm) – 050- 116 (140mm)/ 050- 212 (140mm) – 050- 117 (160mm)/ 050- 211 (159mm) – 050- 111 (200mm)/ 050- 213 (199mm) In cadrul sistemului PR50 sunt si traverse speciale (cu care se pot realiza unghiuri in planul vertical al vitrajului intre 90o si 145o ) sau profile de adaos care se plaseaza in spatele traversei fara camera (050-202):
